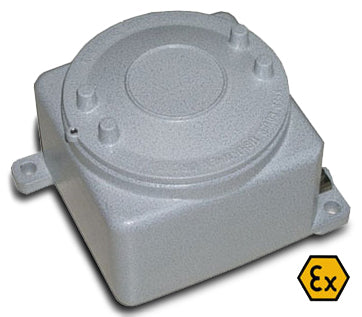

"IO" ALIMENTATION POUR INDICATEURS ATEX ZONE 1 ET 21

Module d'alimentation indicateur et module IO pour zones dangereuse (zone 1 et 21), aux normes ATEX :

II 2(2)G Ex d [ib Gb] IIC T4 Gb et

II 2(2)D Ex tb [ib Db] IIIC T140°C Db.

Extrêmement polyvalent, il peut transformer une tension dangereuse provenant d'une zones sûres (24Vdc ou 24/115/230Vac), en une tension à sécurité intrinsèque, pour alimenter un dispositif en zone dangereuse.

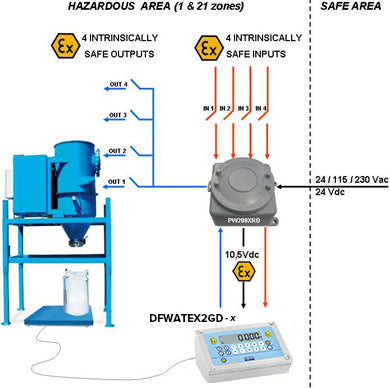

Avec l'option PW200IO (4 entrées et 4 sorties de données, à sécurité intrinsèque ou pas sécurisées), le module PW200XRD permet de recevoir des commandes et de gérer des dispositifs à sécurité intrinsèque ou des dispositifs avec accessoires, comme relais, dans box Exd (pour l'utilisation avec DFWATEXIO).

Etudié et realisé selon la directive ATEX, suivant les normes EN60079-0/60079-11/60079-31.

Châssis Exd en alliage d'aluminium, avec mode de protection II 2(2)G Ex d [ib Gb] IIC T4 Gb et II 2(2)D Ex tb [ib Db] IIIC T140°C Db.

Tension d'alimentation du PW200XR (selon les modèles) :

230 Vac (mod. PW200XRD230)

115 Vac (mod. PW200XRD115)

24 Vac (mod. PW200XRD24A)

24 Vdc (mod. PW200XRD24D).

Caractéristiques de la sortie d'alimentation à sécurité intrinsèque :

Vmax 10,5 Vdc

Imax 140 mA

Uo 12,6 Vdc

Io 340 mA

Lo 700 µH

Co 6,8 µF.

Equipé de câble de connexion de 3m entre PW200XRDxxx et DFWATEX2GDxxx.

CARACTERISTIQUES DE L'OPTION PW200IO

4 entrées des données (entrées Exi) à sécurité intrinsèque, avec les caractéristiques suivantes (pour la liaisons avec indicateur DFWATEXIO) :
Ui 40 Vdc
Ii 30 mA
Li 0 µH
Ci 0 µF
4 sorties des données (entrées Exi) à sécurité intrinsèque ou pas sécurisées, avec les caractéristiques suivantes (pour la liaisons avec indicateur DFWATEXIO):

A SECURITE INTRINSEQUE :

Ui 40 Vdc
Ii 30 mA
Li 0 µH
Ci 0 µF
NOTE : Si les sorties et les entrées sont alimentées par une tension à sécurité intrinsèque interne au PW200XRD, le courant maximal à absorber aux 4 sorties et aux 4 entrées 40mA, si une seule sortie est utilisé, elle peut fournir 40mA.
